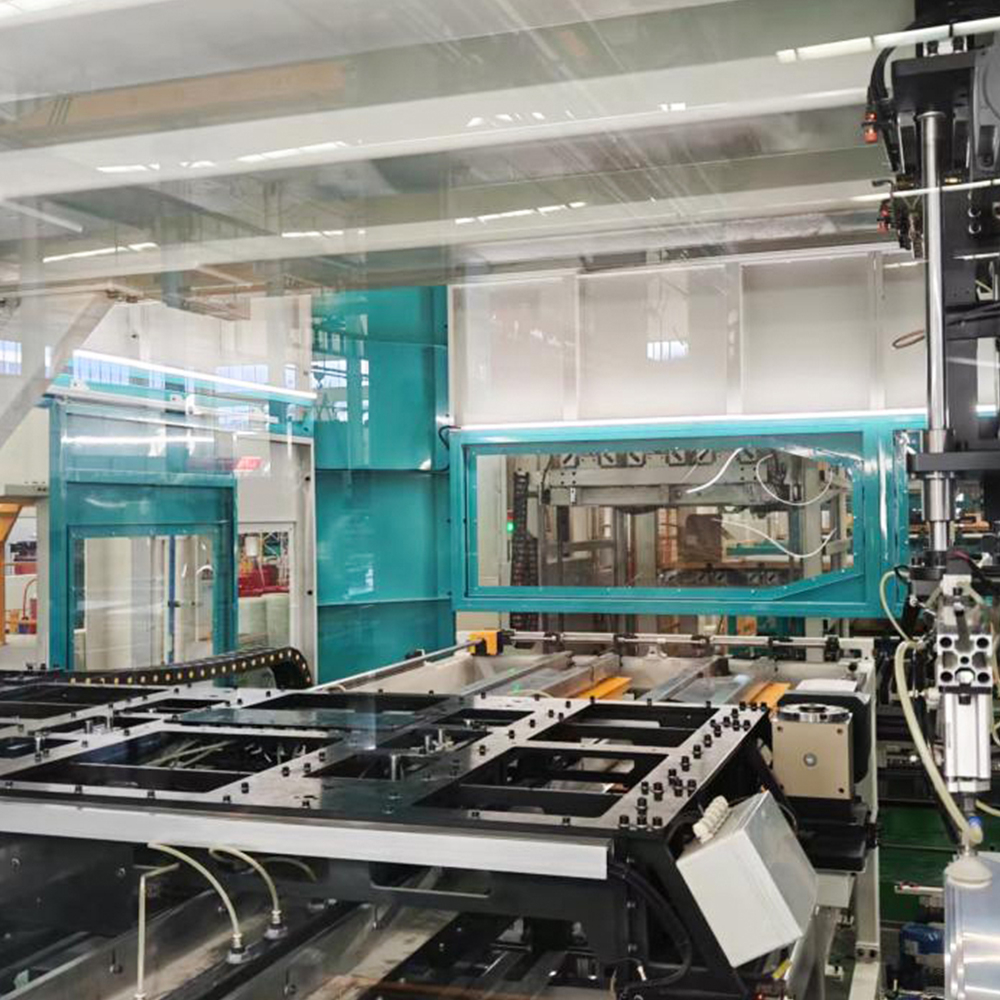

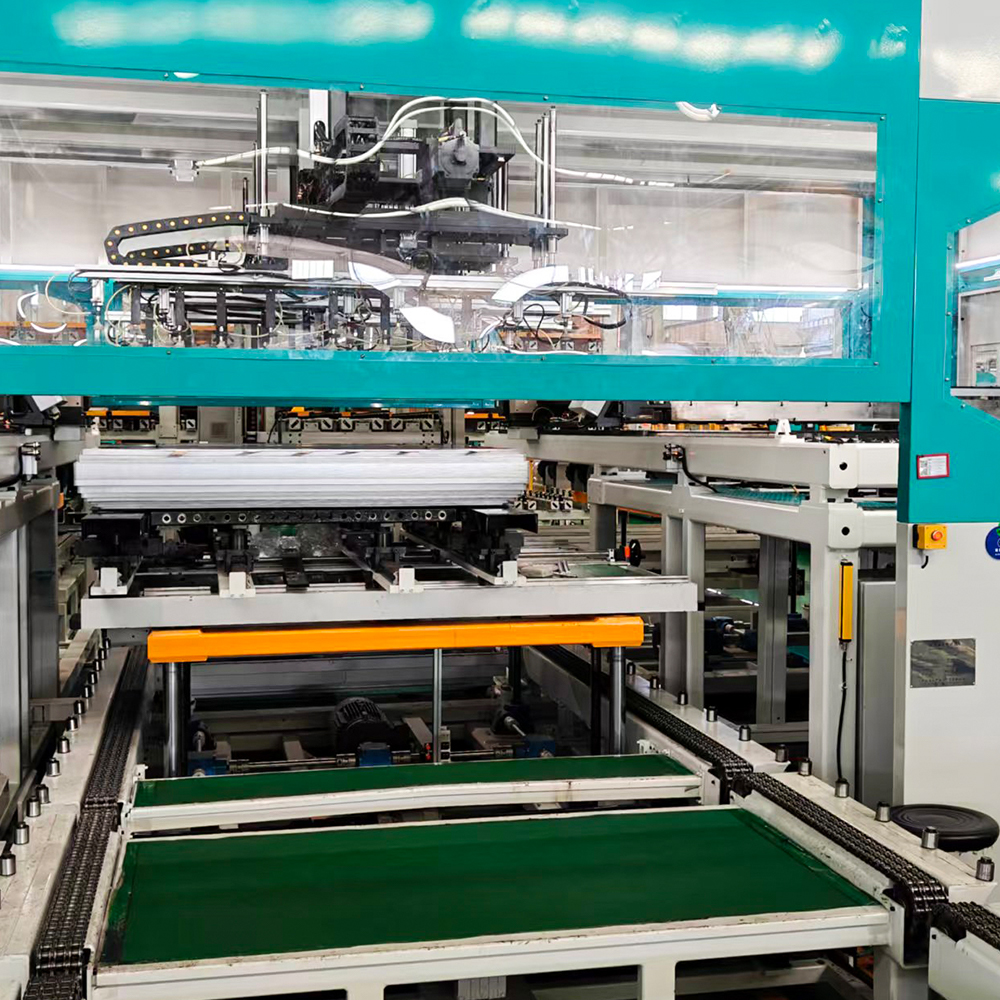

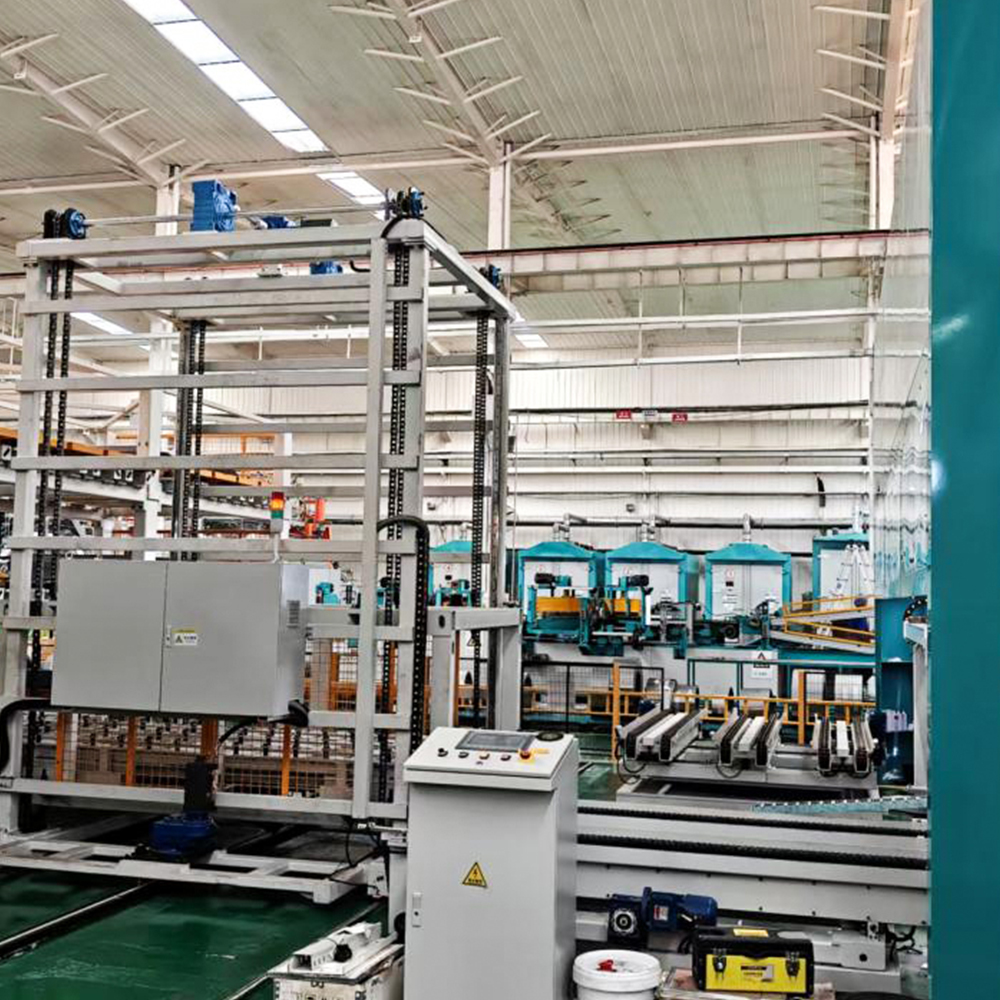

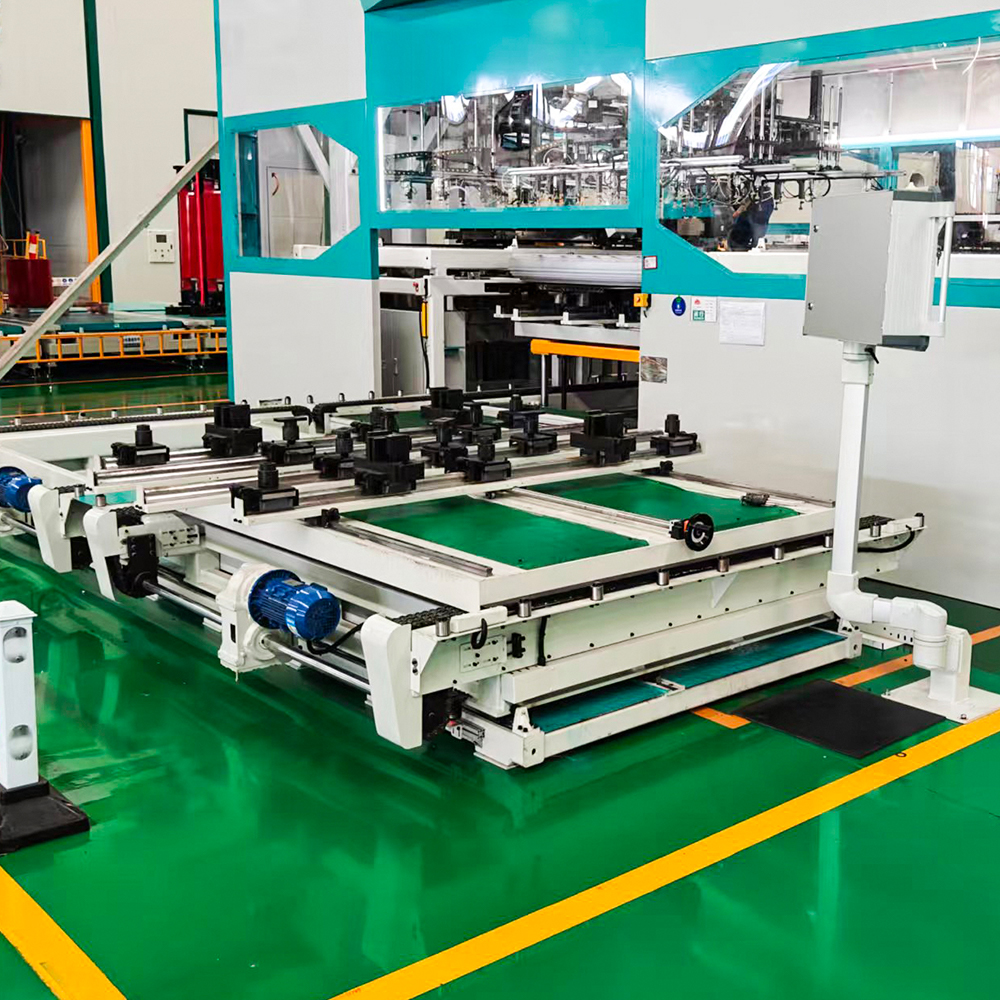

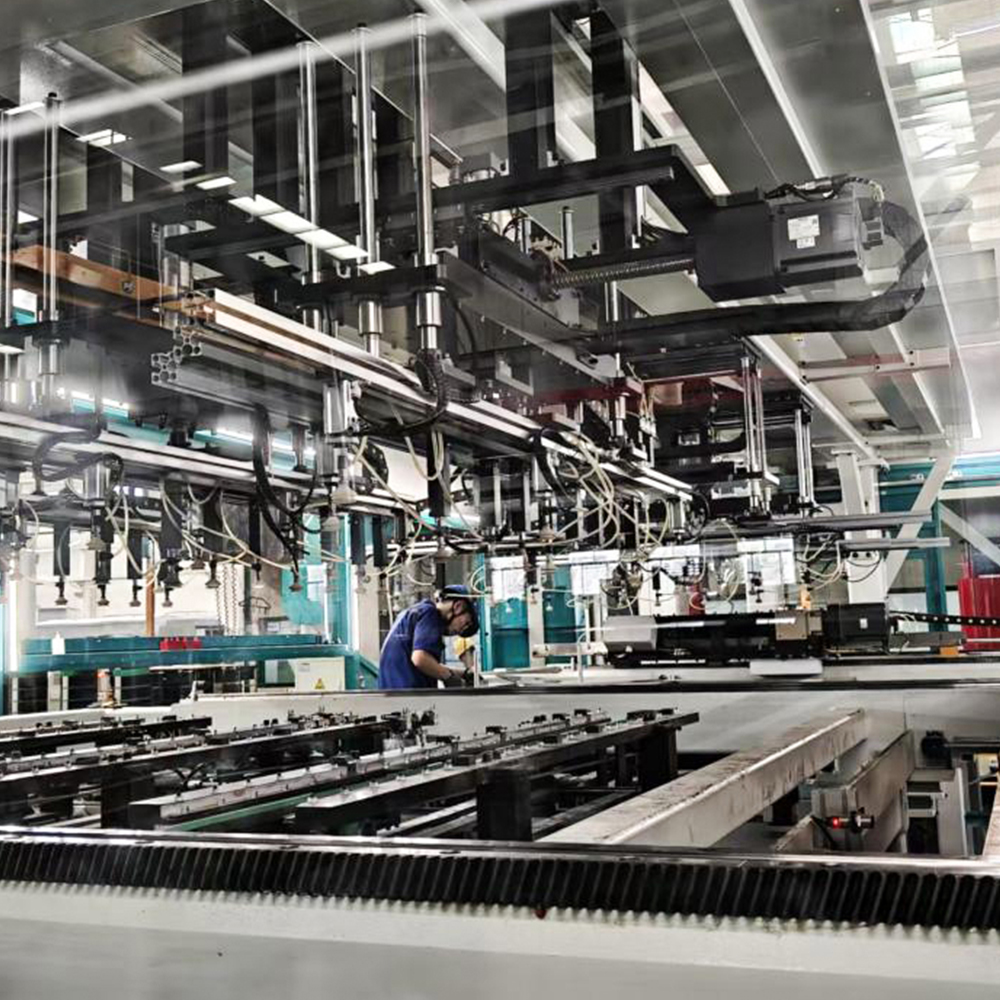

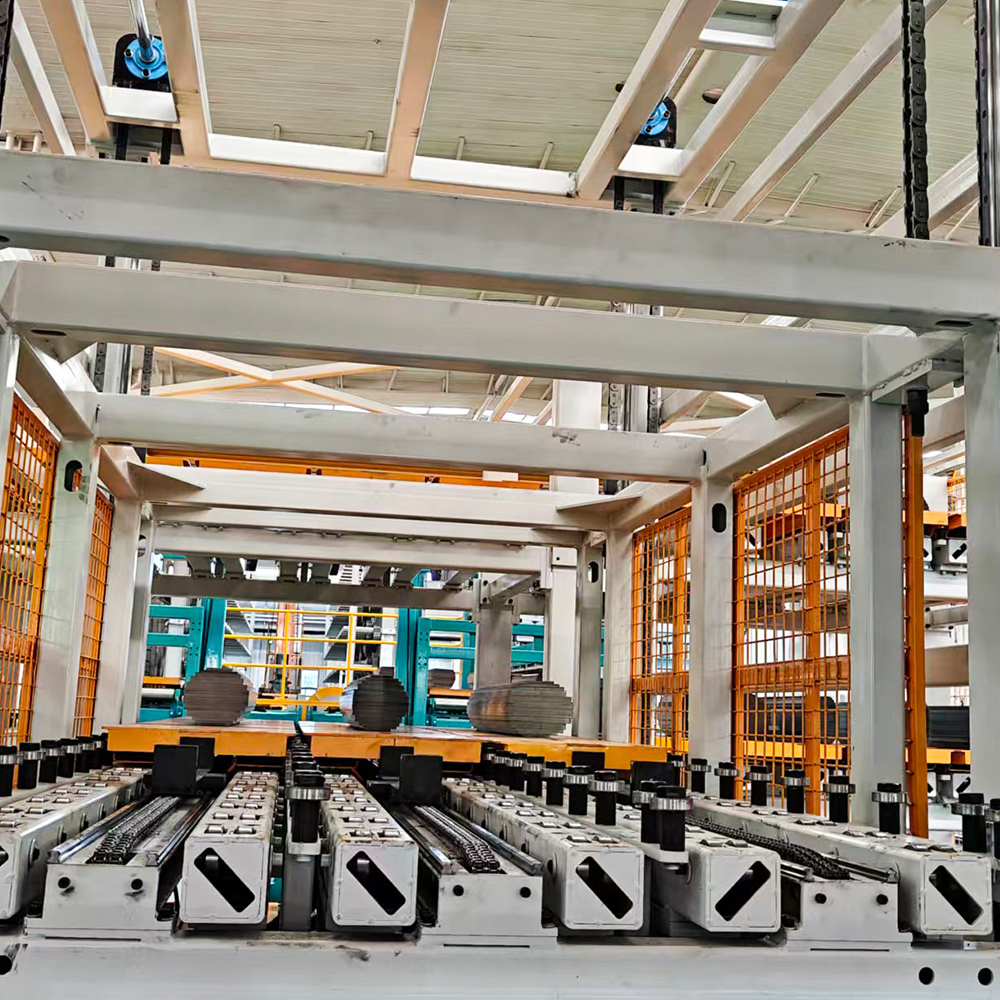

LXD-260-2 Offline Transformer Core Stacking Line

Product Definition

Dum automatio in aliis industriis late adhibita est, productio nuclei transformator iam diu in processibus traditis nititur — manualem sequelam et laminationem manualem positis — quae causa schedae siliconis ferreae induitur, deformatio in tractatu, detrimenta nucleorum aucta, strepitus altiorum et gratuita productione altior. Hae quaestiones communes per industriam sunt.

LXD-260-2 No-Material-Bin Column-Type Automatic Core Stacking Equipment oriebatur ut quaestiones impotentes in manibus positis elaborarent. Durante operatione, schedae pii ferri inpuntae a tonsura transversali secatae, in columnas in sectione et serie positis reclinatae sunt, ad mechanismum columnae materialis machinae positis. Automatic mechanismum movens cum cucurbitularum suctu vacuum materiam ponit in semita positionis; post positiones, motrices positis mechanism cum suctu cyathos colligit et acervos nucleum secundum nucleum trahentem requiruntur..

Contact Us
Adde Cart
Applications Commentarium

Officia emptori

  • Supple et connectere funem cum instrumento electrico arcae publicae utilitatis per condiciones; connect requiritur grounding funem ad designatum nexum punctum in apparatu.
  • Constructio instrumentorum fundationum, tibiarum, partium infixarum et systematum fundationum.
  • Armorum elevatio (grus, forklift, etc.
  • Aqua, aerem compressum (incluso 2 m³ receptaculo aereo), electricitatem et materias auxiliares pro instrumento committendo.
  • Materia quae requiritur ad probationem operationis in committendo.

Partus, acceptatio & inspectio

  • Inspectio signa: hoc technicum pactum et fabrica applicabilis nationalis signa.
  • Acceptatio et inspectio ab utraque parte ad locum productionis amet secundum conventionem technicam faciendam; apparatu uit post inspectionem.
  • Plena peractio probatio agetur in fine loci usoris; ambae partes item acceptationem per contractum et pactum technicum praestabunt; Relatio de acceptatione ab utraque parte in transitu subsignata erit.

Apparatus Compositio

Complete Equipment Compositio
Nec. Component Qty. Dicta
1 Iugum Lamination Column Pre-storage Cart 1 set

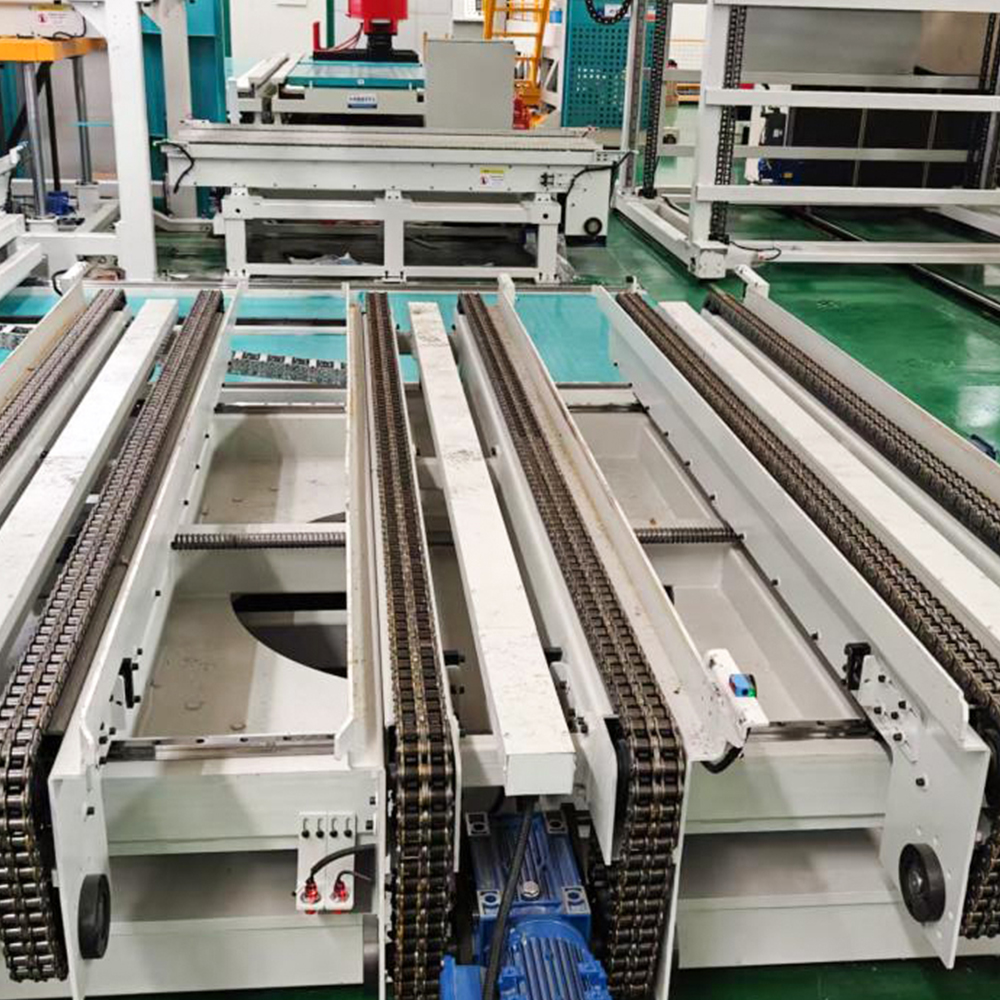

2 Iugum Lamination Column Transfer Conveyor Line 1 set
3 Iugum Lamination Grab & Leva Mechanismum 1 set
4 Iugum Laminatio Gripping Mechanismum 1 set
5 Iugum Lamination Material onerariam & Positioning Track 1 set
6 Iugum, Centrum Limb & Side Lamination Stacking Mechanismum 1 set
7 Product Stacking Elevator 1 set
8 Centrum Limb & Side Lamination Transport & Positioning Guide Rail 1 set
9 Centrum Limb & Side Lamination Gripping Mechanismum 1 set
10 Centrum Limb & Side Lamination Grab & Leva Mechanismum 1 set
11 Center Limb & Side Lamination Column Transfer Cart 1 set
12 Centrum Limb & Side Lamination Rotation Cart with Pre-storage 1 set
13 Product onerariam lineam & Bum Clamping Positioning Platform 1 set
14 Salus Custodes 1 set
15 Imperium Electrical Cabinet 1 set Systema moderatoris includit, servo impellit, et frequentiam invertunt,

Pelagus Technical Parametri

Nec. Parameter euismod LXD-260-2
1 Lamination Specifications Latitudo 40-260 mm
Crassitudo 0.18–0.3 mm
Latus membrum Longitudo 450 mm (centri longitudinis) - MDCC mm.
iugum Longitudo 450 mm (centri longitudinis) - MDCC mm.
Centrum Limb 450-1440 mm (apicem-ut-tip longitudinis)
Max Core (L×W×H) 1700×1700×400 mm
2 Requiritur Lamination Accuracy (supplendum emptori) S-Value (Arcus) Uno latere error in tota longitudine ≤0.1 mm
Waviness Altitudo errorum in tota longitudine ≤2 mm
Burr ≤0.04 mm
Latitudo ≤±0.1 mm
Longitudo ≤±0.2 mm
Centrum Limb Angle Deviation (after left/right flip) ≤0.1 mm
Longitudo Consistency of Yoke, Side & Center Limb ≤0.1 mm
45° Angulus lateris, Iugum & Centrum Limb ≤±0.025°
V SCARIFICATIO & 45° Angulus Overlap (eodem iugo flipped) ≤0.1 mm
3 Stacking Accuracy Eodem gradu-Longitudo Directio ≤±0.5 mm.
Eodem-gradus Directio Latitudo ≤±0.5 mm.
Eodem gradu Crassitudo error (reclinant per comitem sheet) ≤1 mm.
Nota: Accuratio Core eodem tempore afficitur scheda subtiliter secans et accurate positis. Manuale renovare post positis requiritur ad altiorem praecisionem perficiendam. Si shutdown formandi debitum ad altiorem accurationem emptoris requisita apparatum productivum in normali productione reducit, responsabilitas emptori iacet et cum instrumento supplementi aliena est.
5 Materia columnae Gratia diei et noctis Sheet Supple et Loading 1. Plagulae in columnas secantur per lineam tonsuram transversam vel manually in columnis reclinatam secundum nucleum trahentis columnae structuram et quantitatem (quisque gradus computare debet exigere — excessus vel schedae absentis afficiunt positis efficientiam et interventum manualem requirent). 2. Ambae columnae machinis-formatae et manuale reclinatae occurrere debent columnae noctis in hac specie requisita. 3. Si nox columnae emptoris non occurrit ambitum technicis, vel si columnae extra, iniurias, vel schedae absentis contineant, crebras sistendas instrumentorum ad efficientiam afficientium, emptor respondebit ad solvendam columnam copiam exitus.
Columna Height ≤400 mm
5-Core columna membrorum altitudo constantia ≤1 mm
Eodem-gradus Directio Latitudo Misalignment ≤5 mm
Eodem gradu-Longitudo Directio Misalignment ≤5 mm
Eodem gradu Latitudo Centerline deviatio in Material Slot ≤5 mm
Columna-ad-Tab Latitudo Centerline Deviatio ≤5 mm
Una columna Latitudo Directio Misalignment ≤5 mm
Una columna Longitudo Directio Misalignment ≤5 mm
Una columna XLV° Bevel Latus Misalignment ≤5 mm
Single column Center limb consilium Misalignment ≤5 mm
Una-columna Position in Material Plate Longitudo-direction center position deviation ≤20 mm; End fixed position deviation ≤20 mm
6 Stacking Cycle Time Proxime. 6 s 1 ictum (5 sheets/stroke); proxime. 10 ictus/min; ~100 schedae/min (2-stack type) nucleus acceptionis vexillum: Latitudo 80-140 mm; Max longitudo 850 mm (apice-ad-apice); Crassitudo 280 mm
7 Air Supple Pressura ≥0.6 MPa
Totalis Aeris Consummatio (salvis vacuum generante industria, humilis consummatio, compressi aeris costs reduces) ≤0.6 m³/min
8 Armorum sonitus ≤70 dB
9 Apparatus Color Factory vexillum: Main color: Light Gray 7035, Sky Blue 5015; Moving parts: Signum Yellow 1003. Consuetudo colorum in promptu est postulante.
10 Opus intentione Voltage Fluctuation 380 V ± 10%
Frequentia 50 Hz ± 2%
11 Capacitas installed 90 kW

Main Components & Brands

Nec. Item Brand
1 Imperium System & Tactus Screen Siemens
2 Servo Coegi Ratio Siemens / Inovance / Hechuan / Weichuang
3 Frequentia Inverter Inovance vel equivalent
4 Electrical Components Schneider humili intentione virgas; Panasonic mensas vel equivalentis
5 Dis Puga Eton (Moeller) vel aequivalens
6 Solenoid Valvulae SMC (Japan) vel aequivalens
7 Cylindri & Regulantes Valvulae SMC (Japan) vel aequivalens
8 Vacuum System & Suctionis Cucurbitulae SMC (Japan) vel aequivalens
9 Linearibus Guide Rails MERITUS (Korea) / Yintai / Jiding vel aequivalens
10 Ball Cochleas NanGongYi (cochlearum humus) / Jinqiu vel aequivalens
11 Tormenta & Gears Atlanta (Germania) / APEX vel aequivalens
12 Variabilis-frequency Motors Siemens (Bode) / Jiegong / Yinda vel aequipollens

Technical Documentation

Nec. Documenti nomen quantitas
1 Equipment Parts List 2 copies
2 Testimonium conformitatis 1 copy
3 Electrical Schematic Diagram 2 exemplaria impressa 1 electronic fasciculi
4 Electrical Wiring Diagram 2 exemplaria impressa 1 electronic fasciculi
5 Electrical Component Manuals I effingo uterque
6 Operatio Manual (including operandi rationes, sustentationem & normas serviendi) 2 exemplaria impressa 1 electronic fasciculi
7 Installation Tabulatum Plan 1 typis exemplum 1 electronic fasciculi
8 Equipment Foundation Drawing 1 typis exemplum 1 electronic fasciculi

Institutionem, Commissionem, Trainationem, Post-Sales Service & Warranty

Institutionem, Commissionem & Training In fabrum supplementum liberam in-site institutionem operandi, sustentationem, sustentationem, ac processum regimen praebebit. Tempus requiritur: instruitur et committens plerumque intra 2 septimanas perficitur. Disciplina temporis ab emptoris proficiendi et emptoris requisita determinatur.
Post-Sales Service Si quaestiones instrumentorum oriuntur, supplementum mittit curatores reficiendi ac sollicitudinem fundamentalem sollicitudinem et quotidianam sustentationem ductu ad mechanicam et electricam sustentationem baculi emptoris.
Cotidiana Responsio Tempus Responsio intra 24 horas. In-sito adventu: eodem die intra provinciam elit; postridie ad alias provincias profectus est.
Feriae Response Time Responsio intra 24 horas. In-site adventus diebus festis, si emptor in officio personas habet.
Nota: 1. Pro delictis ad locum serviendum, adventus plerumque intra 24 horas est; resolutio telephonica praeponitur ubi fieri potest. 2. In vita victualia servitia praebet; Aenean parce partes, partes, subsidia technica et post tempus praestat permanere. 3. Si emptor defaltam fecerit in solutione post armorum acceptationem, praebitor nullam obligationem praestat.
Warantum Tempus XII mensibus a die acceptationis finalis. Per tempus praestat, si culpa oritur ex instrumento qualitatis quaestiones vel rectae operationis per modum procedendi, commeatus liberas partes praebet et nullo pretio emptori reficit. Si culpa oriatur ob defectum emptoris ad sequendum operantem vel onerandum, elit statim solvit culpam et crimen solum sumptum..
More commendatione
De Us
Jiangsu Jingtianxia Electric Technology Co., Ltd.
Jiangsu Jingtianxia Electric Technology Co., Ltd. is a leading and competitive enterprise in the domestic industry, specializing in the R&D, production, and supply of core power supporting products. Our main product portfolio covers transformer cores, intelligent transformer core stacking equipment, core transverse cutting machines, intelligent workshop warehousing systems, and automated logistics production lines. Staffed with more than 46 professional technical talents, the company boasts solid technical accumulation and a mature production system. We are China LXD-260-2 Offline Transformer Core Stacking Line Suppliers and LXD-260-2 Offline Transformer Core Stacking Line Exporter&Company, Focusing on the electric power industry, we continuously provide high-quality, high-precision, and intelligent one-stop supporting solutions for global customers.
Testimonium Honoris
  • Patentes certificatorium
  • Patentes certificatorium
  • Patentes certificatorium
  • Patentes certificatorium
  • Patentes certificatorium
  • Patentes certificatorium
  • Negotium License
  • Quality Management System Certification
News
Nuntius videre
LXD-260-2 Offline Transformer Core Stacking Line Industry knowledge

Quomodo facit LXD-260-2 Offline Transformer Core Stacking Line opus?

Ad decades, transformator nucleus fabricandi unum e ultimis finibus mansit ubi interventus manualis pertinaciter perseverat. Dum industriae adjacentes automationem roboticam amplectuntur et productio synchronisata manat, nucleus positis — processus subtilis colligendi millia laminarum siliconum ferro in definitum ambitum magneticum — perstitit ut peritis operariis niti manualiter sequendo, ordinando, schedas stratas. Hoc legatum accessus schedam variabilem gerunt, deformationem tractans, hiatus aeris inconstans introducit, ac tandem nucleum damna et acousticum sonum elevat. Ad hoc paradigma fundamentaliter frangendum; Jiangsu Jingtianxia Electric Technology Co, Ltd. machinatum LXD-260-2 offline transformer core positis line — forma latae speciei columnae quae praecisionem, iterabilem reddit et per in nucleum coetus offline designat.

In core, the LXD-260-2 offline transformer core positis line operatur ut plene automated, material‑bin‑ liberum positis suggestum. Pii schedulas ferreas imunitas recipit protinus a linea transversa tonsurae, easque in secando et laminationis exacta serie in columnas verticales recipit, hasque columnas ad mechanismum dedicatum transfert. Coetus movens cucurbitulas vacui tunc singulas laminas carpit, eam in vestigio praecise ponit, ac tandem iuxta nucleum trahentis iacuit -acumina requisita - omnia sine humana pertractatione singularum schedae. Hic labor fluxus tres principales modos defectus positis manualibus eliminat: superficies abrasionis, misalignment, et pressionis inconstans positio.

Priusquam tribuo in subsystem technicas, notatu dignum est Jiangsu Jingtianxia Electric Technology Co, Ltd. super 46 in domo technicas artifices ac maturam systema productionis huius domain. Societas portfolio-spanning nucleorum transformer, instrumentum positis intelligentium, machinis secandis transversis et logisticis automatis-ecosystematis praebet in quo LXD-260-2 offline transformer core positis line viget. Haec machina non est machina standi, sed nodi intra officinam infrastructuram plene Digitized, ut realem tempus vestigandi ac adaptive processum coerceat.

1. Column‑Type Material Pascendi et Sequencing Module

Definitio et positio: Cuius moduli instar punctum vestibuli inservit LXD-260-2 offline transformer core positis line . Dissimiles systemata conventionales quae in materia bins vel reta cum acervis praeordinatis nituntur, hoc instrumento mechanismo columnae typi utitur qui directe intercedit cum output lineae transversae tondendi. Schedae impunitae automatice in columnas verticales deportatae et erectae sunt, servata accurata serie incisa — postulationem criticam ad gradatim designandos.

Core eget notae: Columna nutriens incorporat servo-elevatores agitatos qui constantem schedam RAPINA tenent, compensantes columnae altitudinis reductionem sicut schedae consumuntur. Vacuum suctus cucurbitulae cum apicibus mollibus contactu prohibent ora buring et superficies exasperat. Vestigium positionis dedicatae, sensoriis ore-ductis instructum, efficit ut singula lintea quadrangulata ad marginem referat antequam translationem. Systema tractat schedae crassitudines ab 0.18mm ad 0.35mm et latitudines usque ad 260mm (unde "260" designatio), cum positis subtiliter ±0.1mm per iacuit.

Typicam applicationem missiones; Modulus hic maxime utilis est in ambitus magnorum mix, demisso volumine productio, ubi nuclei consilia saepe mutant. Quia systema reciprocum positis legit immediate a fabricandis systematis executione (MES), potest inter Ecores, Ucores, et etiam asymmetricas tres phases asymmetricas sine physicis transmutationibus-solum parametris adaptare.

Commoda variata: Comparatus ad acervos magazine‑fed, columnae typus accessus necessitatem tollit ad praemotationem et manualem translationem inter sectionem et positis, reducendo intermedias tabulas et damnum tractantem adiunctum. Etiam continuam operationem sustinet ad varias mutationes extensas, sicut linea transversa tondendum materiam reali tempore pascere potest.

Facultas societatis integratio; Jiangsu Jingtianxia Electric Technology Co, Ltd. Tempus vigilantia programmatis in hunc modulum integravit, operatores permittit ad consumptionem schedae visualisandam, rates rejice, et alignment pascens per ashboardday centralis.

  • Specimen clavis: Sheet latitudo 80-260mm, crassitudo 0.18-0.35mm, positis velocitate usque ad 120 plagulas / minutas.
  • Built‑in sensoriis: Dual photoelectric ore detectores et pressionis vacuum transductores pro culpa deprehensio.
  • Materia convenientiae: Ferrum Pii orientale (M‑4 ad M‑6 gradus) et summus permeabilitas admixtionum amorphorum.

2. Subtilitas Positioning et Gratia diei et noctis Statio

Definitio et positio: Postquam schedae e columna lecta sunt, in stationem stationem dedicatam portantur, secunda subsystem criticum LXD-260-2 offline transformer core positis line . Haec statio responsabilis est ad emendandas quascumque deflexiones minores angularis vel translationales in vacuo translatione inductas, ita ut singulae laminae perfecte adsint cum acervo nucleo crescente.

Core eget notae: In statione belli stadio alignment dual utitur. Primum, statuto fontis mechanica onusto sistit sensim schedam contra certum referentis angulum pulsat. Secundo, ratio visionis adiutus formam schedae capit et eam ad exemplar CAD nominale comparat; si discrepantiae 0.05mm excedunt, ratio saltem reiectionis latae sententiae antequam schedam positis caput attingit. Haec feedback clausis-loop critica est ad exemplar conservandum step‑lap, quod core proprietatum magneticarum directe influit et damnum nullum est.

Typicam applicationem missiones; Haec subsystematis pernecessarium est ad magnam potestatem nucleorum transformatoris (≥ 100MVA) ubi etiam misalignmentum micron‑level in formationem hotspot vertit et vibrationem auget. Aeque pretiosum est distributio transformatorum, ubi cohaerens hiatus imperium sonum sonum reddunt ad signa stricta urbana environmentalia.

Commoda variata: Cum multi certatim offline tassatores in sola praevaricatione mechanica nituntur, LXD‑260-2 ansam visionis incorporat quae active emendat pro lappa variationibus et curvaturae schedae — duobus defectibus communibus quae manualis tractatio compensare non potest. Hoc nucleum quadrantem praebet cum artioribus gradatim articulis, protinus excitatio currentis reducens.

Facultas societatis integratio; Visio algorithmorum in domo per R&D equos in domo explicata est Jiangsu Jingtianxia Electric Technology Co, Ltd. eorum ampla datorum laminationis defectuum ex agrorum institutionibus per Asiam et Europam collectis levantes.

Parameter Columna Feder Module Positioning Station Stacking Capitis Conventus
Accuratio positus (mm) ±0.3 (sheet RAPINA) ±0.05 (visio cessat) ±0.08 (ACERVUS constructum)
Celeritas (schedae/min) Ad 130 Usque ad 125 Usque ad 115
Sensor type Photoelectric vacuum gauge CCD visio mechanica subsistit Laser procul vis videre
Rejectio rate (%) ≤ 0.5 ≤ 0.2 ≤ 0.3

3. Movere Stacking Mechanismum cum Vacuo End‑effector

Definitio et positio: Hic est ultimus ac visibilis modulus " LXD-260-2 offline transformer core positis line . Constat ganty stilo vecturae moventi instructo cum multi-zona vacuo suctu capitis quae schedam aligned e positione stationis carpit et ponit in auctam acervum nucleum, sequentia serie a nucleo ducta (v.g., alternante iugo et crure formas trium-phas nucleorum).

Core eget notae: Caput positis capiti incorporat zonas vacuos independentes, quae selective moveri possunt ad varias laminas geometrias, centrum crurum, crurum exteriorum, et iugum sine mutatione instrumenti tractandum. Spatium laser sensorem continue metitur ACERVUS currentis altitudinis et aptat accessum Z‑axis ad obtinendum constantem hiatum inter calicem suctionis et schedam supremam, ne ictum laedat. Systema integra vis sentiendi efficit ut collocatio pressio intra 5-10N per sheet, vitando residua vis quae deprimat structuram nuclei magnetici.

Typicam applicationem missiones; Cuius moduli specimen est ad nucleos acervos transformer producendos cum usque ad 6m longitudinis et 3m latitudinis, utrumque oleum immersum et sicci generis transformatores obtegentem. Usui est etiam pro nucleis reactoris ubi requiruntur variae hiatus aeris - systema non magneticum automatice inter aliquos strata inserere potest.

Commoda variata: Dissimiles robotici bracchiorum fundatorum, qui saepe cum gravibus iugo schedae dimicant, LXD‑260‑2 gantria rigida cum motoribus dualibus linearibus utitur, rigorem altiorem et celeriorem accelerationem praebens. Hoc translatum est ad tempora breviora cycli pro magnis schedae (≈ 4 seconds per iacuit) servato sub‑millimetro collocatione repeatabilium. Praeterea ratio offline natura permittit caput iacientem operari asynchrone ab acie secante, decoquere celeritates productionis et facere administrationem quiddam.

Facultas societatis integratio; Jiangsu Jingtianxia Electric Technology Co, Ltd. moduli huius moduli suppeditant notiones predictive conservationis, acta systematis currentis motoris, pressionis vacuum, ac vis datarum collocationis, quae exponuntur ad praenuntiandum gestationem in cyathis suctionis et gestus ferriviarios, magna temporis momenta obscurantes.

  1. Gradus gradus positis seriei: Consequat download columnae → pastio → single-sheet RAPINA → ora positionis → Visio represserat → Vacuum translatio → Z‑axis mollis portum → Pressura verificationis → Proximus iacuit .
  2. Mauris nibh accumsan control: Systema automatice aptat pro crassitudine schedae variationum, quae ACERVUS altitudinis post singulas 50 stratas computando.
  3. Stack significans: Cum nucleus scopum numerum stratorum attingit, ratio triggers TRADUCTOR ad ACERVUM finitum ad stationem coeuntibus movendam.

4. Integrated Control and Data Management System

Dum tres moduli mechanici funguntur positis physicis, intelligentia Dei LXD-260-2 offline transformer core positis line in suo Siemensi fundato PLC et programmate proprietario HMI residet. Hoc imperium lavacrum facito repositione (usque ad 1,000 delineationes nuclei), singula linteamina originem e tondendis lineis vestigat, et singulas productiones generat pro qualitate traceability. Etiam cum ERP systema productionis scheduling et inventarium procuratio intercedit.

Haec integratio digitalis clavem differentiatoris est: systema automatice potest consequentiae strata si defectiva scheda reiecta sit, ut semper finalis nucleus requisitam laminationis comitem ac gradum gradatim occurrat. Diagnostics remotae per stationem securam efficiuntur, permittentes Jiangsu Jingtianxia Electric Technology Co, Ltd. auxilium fabrum ut adiuvaret cum fermentum sine on‑site visitationes-a pluma pretiosus transmarinis clients.
